적용 사례 — 군용 통신 장비 전원
요구 — 군용 통신 장비 전원용으로 6V 정전압 보조 전원을 갖춘 전원이 필요했습니다.

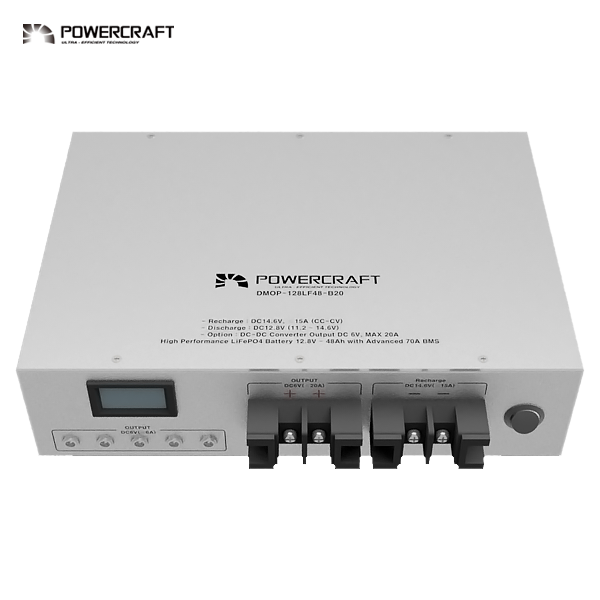

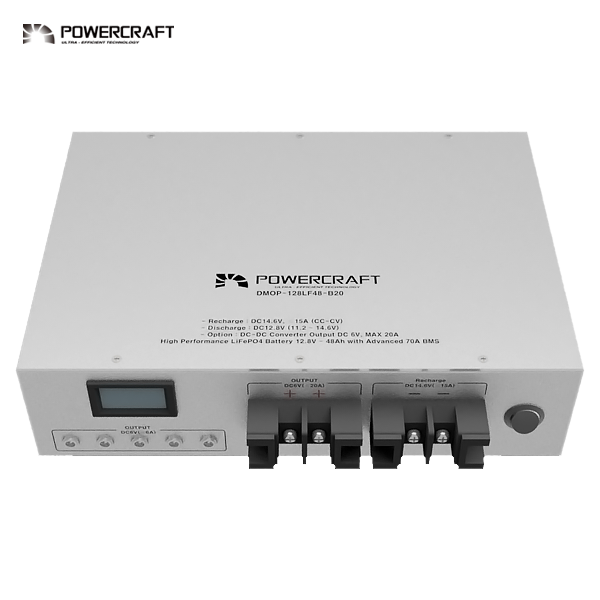

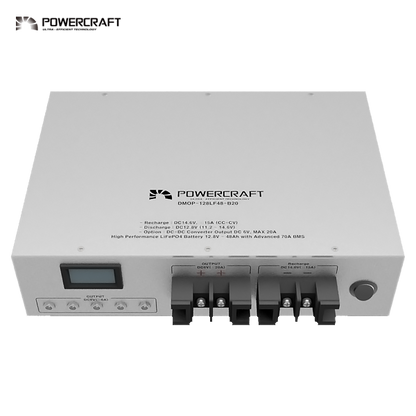

솔루션 — 리튬인산철 4S 팩(DC 12.8V·48Ah)에 6V 정전압 DC-DC 컨버터를 일체화했습니다.
결과 — 약 6.5kg 하우징의 일체형 구성으로 군용 통신 장비 전원 요구 사양을 충족했습니다.
유사 사양의 주문제작을 검토 중이시라면 요구사양서를 남겨 주세요. 담당 엔지니어가 검토 후 회신드립니다.
Specification
제품 사양
| 제품 코드 (Product Code) | DMOP-128LF48-B20-CV |
|---|
공통
| 모델명 (Model) | DMOP-128LF48-B20-CV |
|---|---|
| 크기(Dimension) | 약 L310 x W242 x h80mm (돌출부 포함) 약 L310 x W215 x h80mm (돌출부 제외) |
| 무게(Weight) | 약 6.5kg |
배터리 ① 전기 사양
| 전지 형식 (Battery Type) | |
|---|---|
| 공칭 전압(Nominal Voltage) | 12.8V |
| 정격 용량(Nominal Capacity) | 48.0Ah |
| 에너지 (Energy) | |
| 최대 방전 출력 (Max Discharge Power) | |
| 충전 방법(Charging Method) | CC-CV(Constant Voltage with Limited Current) |
| 표준 충전(Standard Charging Condition) | 14.6V ±1%, 10A (0.2C)(End Current : 0.05C) |
| 급속 충전(Max Charging Condition) | 14.6V ±1%, 25A (0.5C)(End Current : 0.05C) |
| 표준 방전 전류 | |
| 최대 방전 전류 | |
| 순시 방전 전류 | |
| 방전 종지 전압(Discharge Cut-off Voltage) | 11.2V2.8V per cell |
| 정전압 출력(DC-DC Converter Output) | DC 6.0V, MAX 20A |
배터리 ② 운용 · 안전
| 사용 온도(Operation Temperature) | 충전 : +10 ~ +45°C 방전 : -20 ~ +60°C |
|---|---|
| 보호회로(Protection Circuit Module) | 과충전차단 : 3.90V ± 0.0250V per cell 과충전복귀 : 3.80V ± 0.0250V per cell 과방전차단 : 2.00V ± 0.0625V per cell 과방전복귀 : 2.30V ± 0.0100V per cell 과전류차단 : 40A ± 10A 단락보호 : 있음 고온차단 : 있음 셀밸런싱 : 있음 |
| 보관수명(Storage Life) | 무부하 조건에서 최대 6개월충전량 조건 : SoC 60% 환경 조건 : 외기온도 25°C, 습도 70% 이하 |
| 충방전수명(Cycle Life) | ≥2500cycle (70% DOD @ 초기용량의 60% 이상)* 본 수명은 표준 충전 및 표준 방전 전류 조건에 한함 |
단자 · 제어
| 단자 구성 | |
|---|---|
| 단자 사양 | |
| 체결 · 결선 | |
| 충방전 스위치 (ON/OFF) |
