적용 사례 — 대형 AGV·운반로봇 전원
요구 — 대형 AGV·운반로봇 구동에 고출력 방전과 24V 보조 전원을 한 팩에서 함께 쓸 수 있는 대용량 전원이 필요했습니다.
솔루션 — DC 50.4V·270Ah(약 15,120Wh) 14S 팩에 24V 정전압 DC-DC 컨버터(최대 30A)를 통합하고, CAN 2.0a 통신으로 전압·전류·온도를 모니터링합니다.
결과 — 최대 270A(순시 900A) 방전의 고출력 구성을 약 91kg 하우징에 담아, 대형 AGV 시스템의 구동·보조 전원을 하나의 팩으로 완성했습니다.
유사 사양의 주문제작을 검토 중이시라면 요구사양서를 남겨 주세요. 담당 엔지니어가 검토 후 회신드립니다.
Specification
제품 사양
| 제품 코드 (Product Code) | DMOP-504LI270-B675-CV |
|---|
공통
| 모델명 (Model) | DMOP-504LI270-B675-CV |
|---|---|
| 크기 (Dimension) | L480 × W420 × H223 mm돌출부 포함 |
| 무게 (Weight) | 약 91 kg |
배터리 ① 전기 사양
| 전지 형식 (Battery Type) | 14S Li-Ion |
|---|---|
| 공칭 전압 (Nominal Voltage) | DC 50.4 V42.0 ~ 58.8 V |
| 공칭 용량 (Nominal Capacity) | 270 Ah |
| 에너지 (Energy) | 약 15,120 Wh |
| 최대 방전 출력 (Max Discharge Power) | 13,608 W |
| 충전 방식 (Charging Method) | CC-CV |
| 표준 충전 조건 (0.2C) | 58.4 V ±1%, 54 AEnd Current 5.4 A (0.02C) |
| 최대 충전 조건 | 58.4 V ±1%, 135 AEnd Current 5.4 A (0.02C) |
| 표준 방전 전류 (0.2C) | 54 A |
| 최대 방전 전류 | 270 A |
| 순시 방전 전류 | 900 APeak ≤ 1.5s |
| 방전 종지 전압 (Cut-off) | 42.0 V3.0 V per cell |
배터리 ② 운용 · 안전
| 온도 범위 | 충전 0 ~ +45°C · 방전 -20 ~ +55°C보관 적정 +5 ~ +30°C |
|---|---|
| 배터리 관리 장치 (BMS) | 모듈 구성 9P · 과충전/과방전/과전류 차단 · 단락보호 · 고온차단 · 셀발란싱 · MOSFET 제어 |
| 보관 수명 (Storage Life) | 최대 6개월 (스위치 OFF·무부하)SOC 50% · 25°C · 습도 70% 이하 |
| 충 · 방전 수명 (Cycle Life) | 500 cycle 후 공칭용량 ≥ 60% |

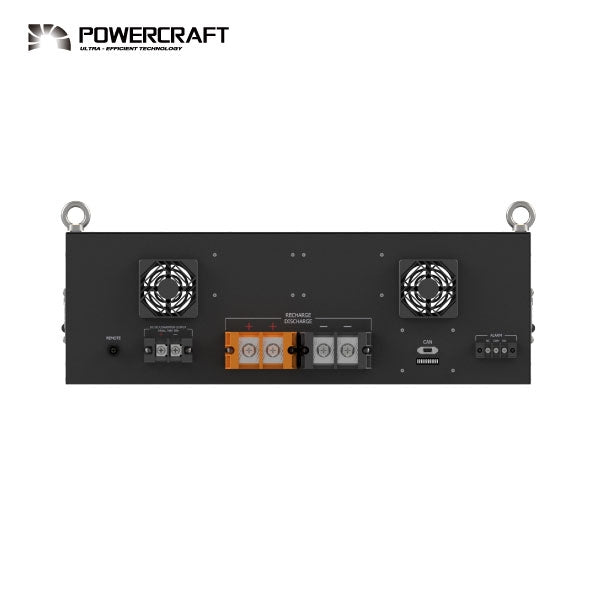

단자 · 제어
| 단자 구성 | Positive(+) 2P · Negative(-) 2P |
|---|---|
| 단자 사양 | 정격 1,500 V, 440 A (핀당)사용온도 -20 ~ +75°C |
| 체결 · 결선 | Hexagon Bolt (M10~20L) · Square Nut (M10) |
| 충방전 스위치 (ON/OFF) | 충방전 로커스위치 (ON/OFF) |
