적용 사례 — 센서 장비 전원
요구 — 센서 장비 전원에 12V 정전압 보조 전원을 하나의 전원 장치로 통합해 달라는 요구였습니다.

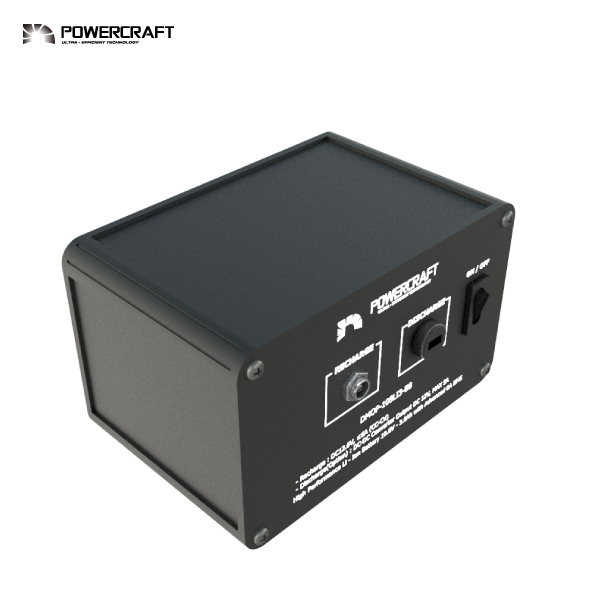

솔루션 — 리튬이온 3S 팩(DC 10.8V·3Ah)에 12V 정전압 DC-DC 컨버터를 함께 구성했습니다.
결과 — 최대 12V 정전압, 5A(순시 -) 방전 구성을 약 1kg 하우징에 담아, 센서 장비 전원일 단일 팩으로 완성했습니다.
유사 사양의 주문제작을 검토 중이시라면 요구사양서를 남겨 주세요. 담당 엔지니어가 검토 후 회신드립니다.
Specification
제품 사양
| 제품 코드 (Product Code) | DMOP-108LI3-B8-CV12 |
|---|
공통
| 모델명 (Model) | DMOP-108LI3-B8-CV12 |
|---|---|
| 크기 (Dimension) | 약 L128 x W83 x H77mm (돌출부 포함) |
| 무게 (Weight) | 약 1kg |
배터리 ① 전기 사양
| 전지 형식 (Battery Type) | 3S Li-Ion |
|---|---|
| 공칭 전압 (Nominal Voltage) | 10.8V (9.0~12.6V) |
| 공칭 용량 (Nominal Capacity) | 3.0Ah |
| 에너지 (Energy) | 25.9Wh |
| 최대 방전 출력(Max Discharge Power) | 60W (12V 정전압, 5A) |
| 충전 방식(Charging Method) | CC-CV(Constant Voltage with Limited Current) |
| 표준 충전 조건(0.2C)(Standard Charging Condition) | 12.6V±1%, 0.2A, CC-CVEnd Current : 0.06A (0.02C) |
| 최대 충전 조건(Max Charging Condition) | 12.6V±1%, 6A, CC-CVEnd Current : 0.06A (0.02C) |
| 표준 방전 전류(0.2C)(Standard Discharge Current) | 0.6A |
| 최대 방전 전류(Max Discharge Current) | 12V 정전압, 5A |
| 순시 방전 전류 | |
| 방전 종지 전압(Discharge Cut-off Voltage) | 9.0V3.0V per cell |
배터리 ② 운용 · 안전
| 최대 온도 범위(Max Temperature Range) | 충전 시 : 0 ~ +45°C방전 시 : -20 ~ +55°C보관 시 적정온도 : +5 ~ +30°C |
|---|---|
| 배터리 관리 장치(Battery Management System) | 모듈 구성 : 1P 과충전차단 : 4.25V ± 0.025V per cell 과충전복귀 : 4.15V ± 0.050V per cell 과방전차단 : 2.50V ± 0.080V per cell 과방전복귀 : 3.00V ± 0.100V per cell 과전류차단 : 16A ~ 24A 단락보호 : 있음 (부하차단 및 자동복귀) 고온차단 : 있음 능동형 셀발란싱 : 있음 제어방식 : MOSFET |
| 보관 수명 (Storage Life) | 무부하 조건에서 최대 6개월충전량 조건 : SoC 60% 환경 조건 : 외기온도 25°C, 습도 70% 이하 |
| 충·방전 수명 (Cycle Life) | 500cycle 사용 후 → 공칭용량의 ≥60% 충·방전 조건 : 표준 충전 후 방전 종지 전압까지 표준 방전 전류로 방전 환경 조건 : 외기온도 25°C, 습도 70% 이하 |
단자 · 제어
| 단자 구성 | XT-60(Female) |
|---|---|
| 단자 사양 | |
| 체결 · 결선 | |
| 충방전 스위치 (ON/OFF) |
